Descrição

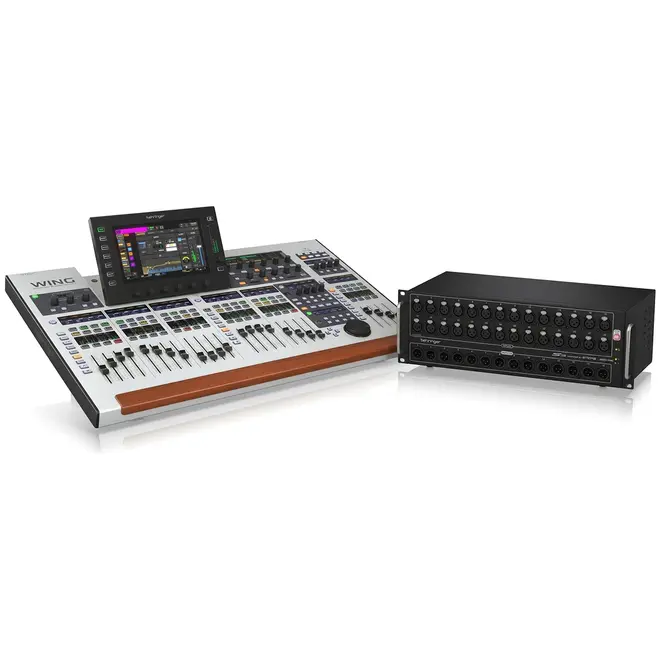

Este kit combina a mesa de mixagem digital Wing com o stage box S32, formando um sistema completo e escalável para produções ao vivo, instalações fixas e transmissões. A mesa Wing oferece 48 canais de entrada, 28 buses, 24 faders motorizados e uma interface intuitiva com tela sensível ao toque de 10 polegadas, além de pré-amplificadores Midas PRO e conectividade AES50 para até 144 sinais. O stage box S32 complementa o sistema com 32 pré-amplificadores Midas controláveis remotamente e 16 saídas balanceadas, conectando-se à mesa via um único cabo CAT5e com latência inferior a 2 milissegundos. Juntos, entregam flexibilidade, qualidade sonora e confiabilidade para as produções mais exigentes.
Principais características

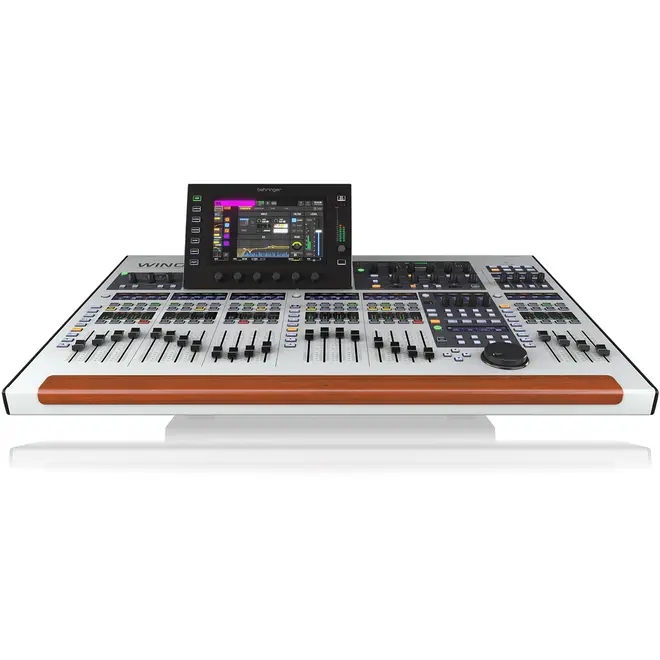

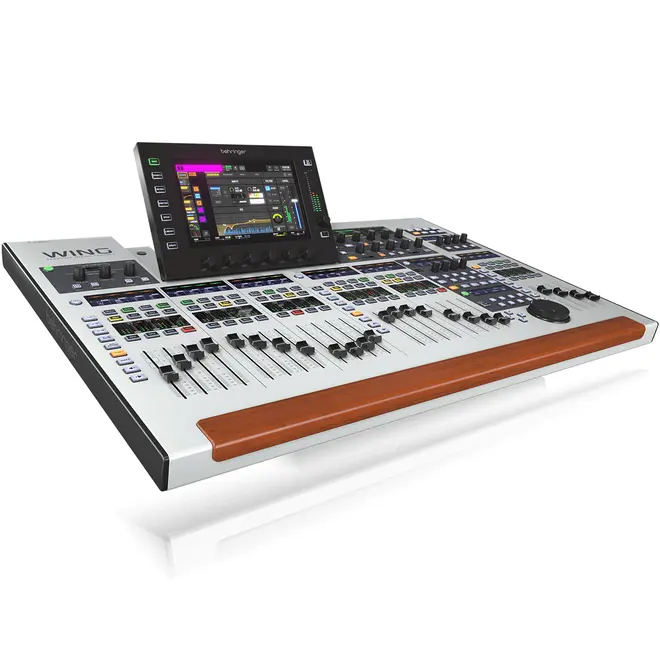

Mesa Digital WING
48 canais de entrada (40 mono + 8 estéreo) e 28 buses (16 aux, 8 matrix, 4 main).
24 faders motorizados de 100 mm em três seções configuráveis.
8 pré-amplificadores Midas PRO com phantom power individual e 8 saídas balanceadas.
3 portas AES50 (SuperMAC) para até 144 sinais de entrada/saída remota.
Tela principal TFT de 10,1 polegadas sensível ao toque, com ajuste de inclinação contínuo.
Interface USB de 48 x 48 canais com controle DAW (HUI/Mackie Control).
Gravação e reprodução multipista em dois slots para cartões SD (até 64 faixas).
Rack de efeitos premium com 8 processadores estéreo (TC Electronic, Lexicon, Quantec, EMT).
5 slots de processamento de plug-ins para emulação de compressores e equalizadores vintage.
Controles personalizados com 16 botões e 4 codificadores totalmente atribuíveis.
Porta de expansão para placas de interface de áudio (MADI, ADAT, Dante, AES67, Waves SoundGrid).
Interface StageCONNECT de 32 canais para monitoramento pessoal ou E/S analógica adicional.
Entrada/saída MIDI e 4 portas GPIO para integração com sistemas externos.

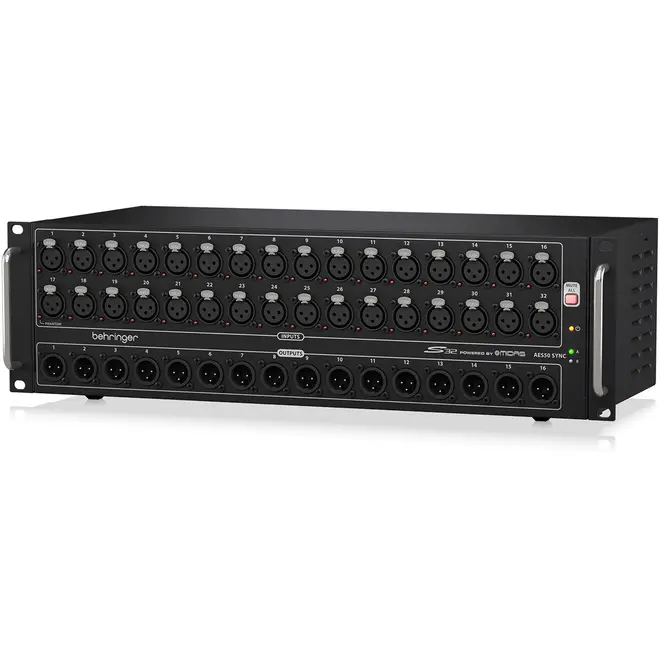

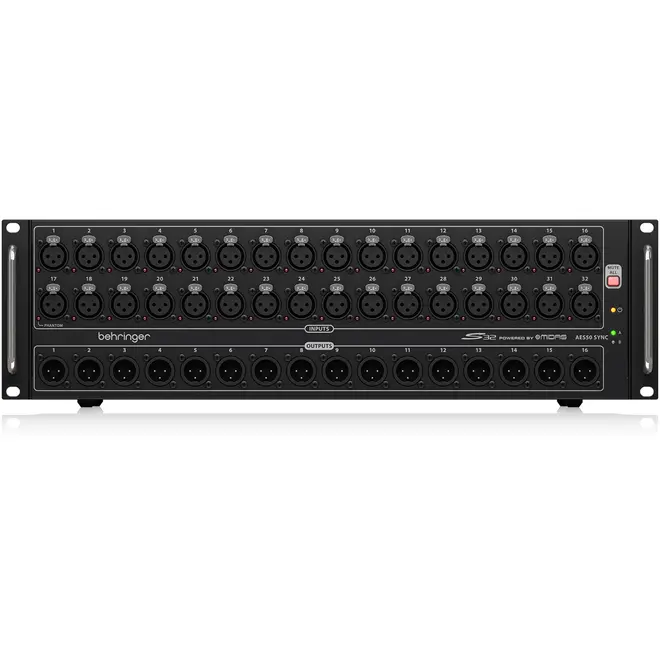

Conversor S32
32 pré-amplificadores de microfone projetados pela Midas, com controle remoto e phantom power individual.
16 saídas balanceadas XLR para retornos de áudio no palco.
Conectividade AES50 SuperMAC com duas portas para rede de até 64 entradas e 32 saídas via cabo CAT5e.
Saídas digitais ADAT ópticas, AES/EBU e ULTRANET para integração com sistemas externos.
Porta USB para atualizações do sistema e conexões MIDI para controle de iluminação e áudio.
Capacidade de conexão em cascata com outros stage boxes para expansão de canais.
Fonte de alimentação chaveada automática (100-240 V) e consumo eficiente.
Especificações
Mesa Digital WING
Resposta de Frequência (48 kHz, 0 a -1 dB): 10 Hz - 20 kHz
Faixa Dinâmica (entrada analógica p/ saída analógica): XLR: 111 dB / Auxiliar: 108 dB
Faixa Dinâmica A/D (pré-amplificador p/ conversor): XLR: 112 dB / Auxiliar: 110 dB
Faixa Dinâmica D/A (conversor p/ saída): XLR: 118 dB / Auxiliar: 112 dB
Diafonia a 1 kHz, canais adjacentes: 100 dB
Nível de Saída XLR (nominal / máximo): +4 dBu / +21 dBu
Impedância de Saída XLR (desbalanceada / balanceada): 75 Ohm / 75 Ohm
Impedância de Entrada TRS (desbalanceada / balanceada): 20 kOhm / 40 kOhm
Nível Máximo de Entrada sem Clipagem (TRS): +16 dBu
Nível de Saída Auxiliar TRS (nominal / máximo): +4 dBu / +16 dBu
Impedância de Saída Auxiliar TRS (desbalanceada / balanceada): 150 Ohm / 300 Ohm
Impedância de Saída dos Fones de Ouvido / Nível Máximo de Saída: 500 mW a 75 Ohm / +18 dBu
Nível de Ruído Residual (saídas XLR 1-16, ganho unitário): -97 dBu
Nível de Ruído Residual (saídas TRS auxiliares e de monitor): -95 dBu
Tela Principal: TFT LCD de 10,1 pol (257 mm), 1280 x 800 px, capacitiva, inclinação ajustável de 15 a 60 graus.
Tela de Edição de Canal: TFT LCD de 2,4 pol (61 mm), 320 x 240 px
Medidor Estéreo Principal: 18 segmentos (-60 dB até clipping)
Faders Motorizados: 12 + 8 + 4, curso de 100 mm
Controles Rotativos Sensíveis ao Toque: 3 + 7 + 11 + 4 + 4
Controles Personalizados: 4 codificadores rotativos totalmente atribuíveis, 16 botões retroiluminados totalmente atribuíveis
Alimentação: Fonte chaveada automática 100-240 V AC (50/60 Hz), consumo 130 W
Temperatura de Operação: 5 graus Celsius a 40 graus Celsius
Dimensões (Altura x Largura x Profundidade): 201 mm x 870 mm x 575 mm (7.9" x 34.3" x 22.6")
Peso: 24 kg (52.8 lb)
Conversor S32
Processamento: Conversão A/D-D/A 24-bit @ 44.1 / 48 kHz, faixa dinâmica 114 dB
Latência de E/S em Rede: 1.1 ms
Pré-amplificadores de Microfone: 32 XLR balanceados (Midas)
Saídas de Linha: 16 XLR balanceados
Saídas AES/EBU (AES3 XLR): 2
Portas AES50 SuperMAC: 2 x etherCON
Saída ULTRANET: 1 x RJ45
Entradas/Saídas MIDI: 1/1
Saídas ADAT: 2 x Toslink
Porta USB: 1 x Tipo B
Impedância de Entrada XLR (desbalanceada / balanceada): 5 kOhm / 10 kOhm
Nível Máximo de Entrada sem Clipagem (XLR): +23 dBu
THD + Ruído (20 dB de ganho): menor que 0.008%
Phantom Power: 48 V comutável por entrada
Nível de Ruído Equivalente de Entrada: -128 dBu
CMRR típico: maior que 70 dB
Faixa de Frequência (@48 kHz): 10 Hz - 22 kHz
Faixa Dinâmica (entrada mic p/ saída analógica): 104 dB
Faixa Dinâmica A/D: 106 dB
Faixa Dinâmica D/A: 106 dB
Rejeição de Diafonia (@1 kHz): 100 dB
Nível de Saída XLR (nominal / máximo): +4 dBu / +21 dBu
Impedância de Saída XLR (desbalanceada / balanceada): 75 Ohm / 75 Ohm
Nível de Ruído Residual: -83 dBu
Rede AES50 SuperMAC: 2 x 48 canais bidirecionais, comprimento máximo de cabo CAT5e blindado até 100 m
Rede ULTRANET: 1 x 16 canais unidirecionais, comprimento máximo de cabo CAT5 blindado até 75 m
Saída ADAT: 2 x 8 canais unidirecionais, comprimento máximo de cabo Toslink 5 m
Saída AES/EBU: 2 x 2 canais unidirecionais, comprimento máximo de cabo XLR 5 m
Alimentação: Fonte chaveada automática 100-240 V (50/60 Hz), consumo 55 W
Temperatura de Operação: 5 graus Celsius a 45 graus Celsius
Dimensões (Largura x Altura x Profundidade): 483 mm x 242 mm x 138 mm (19" x 9.5" x 5.4")
Peso: 5.6 kg (12.4 lb)
Conteúdo da Embalagem
01 Mesa Digital Behringer 48 Canais WING
01 Conversor Digital Behringer S32
Obs.
As informações e fotos deste produto são fornecidas pelo fabricante, sendo inteiramente de sua responsabilidade. As fotos são meramente ilustrativas. O preço se refere a 1 (Uma) unidade do produto.
