Descrição
O EW-D ASA é um divisor de antenas ativo projetado para uso com sistemas Evolution Wireless Digital, permitindo a distribuição do sinal de RF de um par de antenas para até quatro receptores EW-D EM (configuração 2x1:4) ou, em modo cascata, para até oito receptores (configuração 1x1:8). O modelo Q-R-S opera na faixa de frequência de 470 a 694 MHz, sendo compatível com as bandas Q, R e S do sistema EW-D. A alimentação dos receptores e amplificadores de antena (EW-D AB) é fornecida diretamente pelas conexões BNC, simplificando a instalação em rack e otimizando o espaço em sistemas multicanal.
Principais características
Divisor de antenas ativo para sistemas Evolution Wireless Digital
Configuração 2x1:4 (um par de antenas para até 4 receptores) ou 1x1:8 (cascata)
Faixa de frequência: 470 a 694 MHz (modelo Q-R-S)
Alimentação dos receptores via cabos BNC (DC 12 V, até 500 mA por saída)
Alimentação para amplificadores de antena (EW-D AB) nas entradas ANT RF
Ganho de 0 +/- 1 dB entre entrada e saídas
Construção robusta em metal para montagem em rack

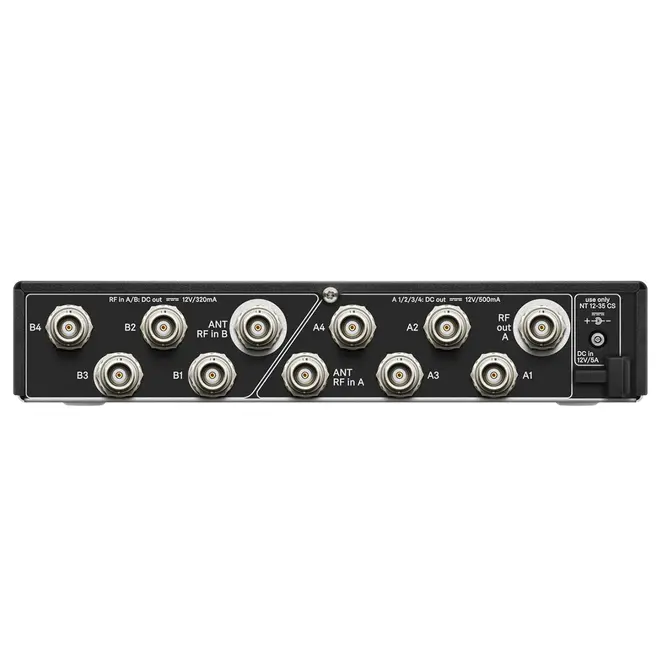

Conexões BNC para entradas e saídas de RF
Alimentação externa via fonte NT 12-35 CS (12 V DC) – não inclusa
Especificações
Faixa de frequência: 470 – 694 MHz
Configuração do divisor: 2 x 1:4 ou 1 x 1:8 (ativo)
Ganho (entrada → saída): 0 +/- 1 dB
IIP3 (ponto de interceptação de terceira ordem): >25 dBm
Impedância: 50 Ohm
Perda de reflexão: 10 dB (todas as saídas RF)
Tensão de operação: DC +12 V (fonte NT 12-35 CS)
Consumo de corrente (ativo): 210 mA
Corrente total máxima (com 4 receptores e amplificadores conectados): máx. 3 A
Alimentação para amplificadores de antena (ANT RF in): DC 12 V / 320 mA
Alimentação para receptores (saídas A1–A4): DC 12 V (típ. 350 mA, máx. 500 mA por saída)
Dimensões (A x L x P): aproximadamente 212 x 168 x 43 mm
Peso: aproximadamente 1.100 g (2,43 lb)
Temperatura de operação: -10 graus C a +55 graus C
Temperatura de armazenamento: -20 graus C a +70 graus C
Umidade relativa: 5 – 95% (sem condensação)
Conteúdo da Embalagem
- 01 Splitter Antena Antena Ativa Sennheiser EW-D ASA (Q-R-S)
Obs.
As fotos e informações sobre descrições técnicas e conteúdo da embalagem são fornecidas pelo fabricante e estão sujeitas à alteração sem aviso prévio. O preço exibido no anúncio se refere a 1 (Uma) unidade do produto.
